Ножка муфти насоса - що це?
Невід'ємним елементом будь-якої сучасної каналізаційної насосної станції є з'єднувальна лапа для насосів, яку також іноді називають з'єднувальним коліном (так як має коліно, що змінює напрямок потоку), автомуфтою для глибинних насосів або муфтою для глибинних насосів. Завдяки з’єднувальній лапці для монтажу та демонтажу занурювального насоса в резервуар, нам не доведеться входити в нього кожен раз. Це дуже зручно і набагато безпечніше для операторів, тому що вони не піддаються вдиханню агресивного стічного середовища або входу в резервуар за допомогою драбин або сходів люка, які пошкоджені часом і корозією.
Конструкція лапи зчеплення
Зчіпна лапа складається з двох основних елементів, один з яких наз стопа або основа стаціонарно кріпиться до дна резервуара за допомогою гвинтів або анкерів, а другий елемент називається гак насоса або підключення насоса опускається разом з насосом по напрямних труб. Зчіпка насоса відповідає за правильне розташування насоса на лапі муфти і забезпечення герметичності з'єднання між каналізаційним насосом і напірним трубопроводом.
Відповідає за утримання напрямних труб у верхній частині бака верхній напрямний кронштейн, дозволяє тримати напрямні на належній відстані від арматури та інших компонентів насосної станції.
Хороша з'єднувальна лапа для каналізаційних насосів
Хороша з'єднувальна лапа для заглибних насосів характеризується точним (герметичним) з'єднанням насоса з нагнітальним (відливним) трубопроводом. Будь-які витоки в з’єднанні призводять до витоків і, що найгірше, серйозних втрат тиску, яких ми дуже хочемо уникнути, тому що насоси підібрані саме для конкретних умов експлуатації (тиск і ефективність). Така герметичність може бути забезпечена лише дуже точною обробкою контактних поверхонь між опорою та зчіпкою, і її можна додатково покращити за допомогою гумового ущільнювача.
Які з’єднувальні лапи для яких каналізаційних насосів?
Багато виробників насосів використовують окремі типи з’єднань у насосах і з’єднувальних ніжках для захисту від використання замінників їхніх насосів. Це призводить до необхідності використання в насосній станції насосів тільки одного виробника, що забезпечує монополію. Така дія унеможливлює використання інших насосів, дешевших, дорожчих, з іншими параметрами або просто кращих на даний момент часу. Наприклад: Виробник насоса X він продає насос за акційною ціною, знаючи, що через деякий час він зможе багато заробити на обслуговуванні цих насосів, тому що клієнт не матиме альтернативи і завжди буде змушений використовувати свій насос на насосній станції. Ви можете захиститися від цього, використовуючи спеціальні перехідники або перехідники між насосами інших виробників і лапою зчіпки або муфти. Виробник насоса X. Є й інший варіант, дешевший і зручніший, а саме застосування універсальні зчіпні ніжки, конструкція якого дозволяє встановлювати багато типів насосів від різних виробників.

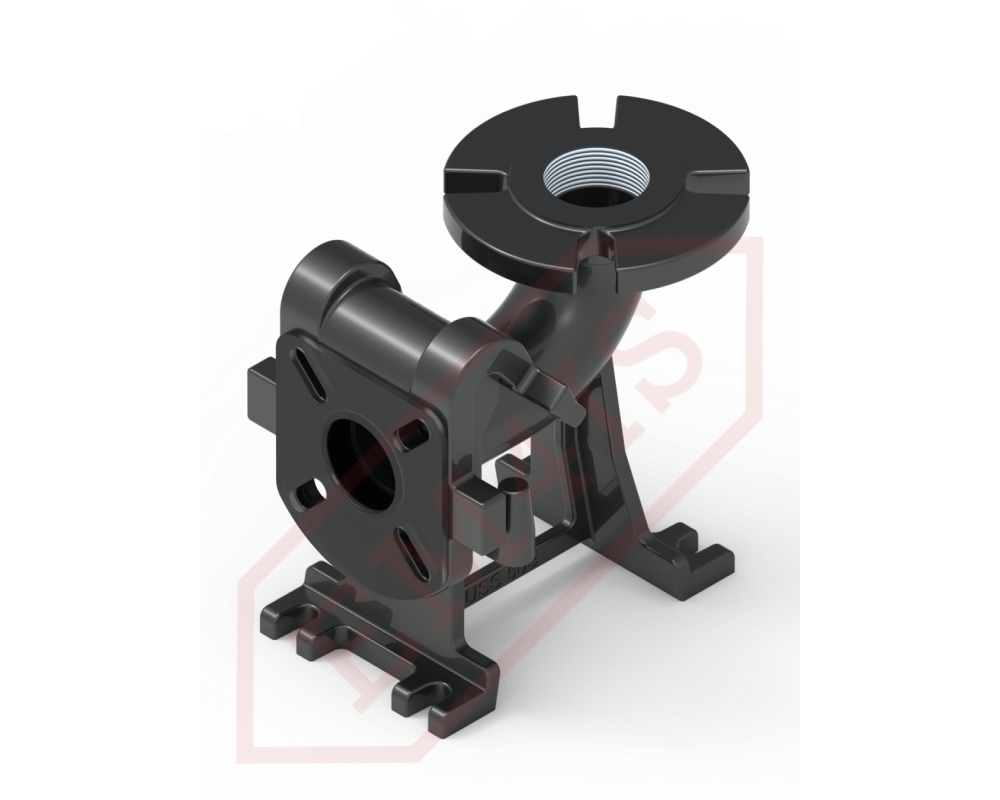

Універсальні зчіпні ніжки USS 50
Оскільки на ринку існує величезна кількість виробників насосів, жодна система опорних муфт не може задовольнити їх усім, наприклад, через типи фланцевих і різьбових з’єднань. Однак існують рішення, які дозволяють підключати велику кількість насосів від різних виробників і це одне з таких рішень Універсальна зчіпна лапка компанії EM4IS - стопа USS 50. Завдяки використанню рішення, зареєстрованого в Патентному відомстві, можна кріпити насоси з різними діаметрами кроку (відстань між отворами) у фланцях глибинних насосів до однієї зчіпки. Завдяки автороз'єму для заглибних насосів EM4IS USS 50 наступний оператор або користувач (який несе витрати за використання насосної системи) не змушений використовувати насоси лише одного виробника.
Ознайомтеся з автомуфтою для насосів USS 50
Лапка зчеплення USS 50 був створений для різних з'єднувальних фланців, в першу чергу для діаметрів кроку DN50 PN6 і DN50 PN10. Крім того, з’єднувальний фланець USS 50 дозволяє з’єднувати фланці насоса з номінальним діаметром від DN32 через DN40 до DN65 PN6. Усі типи відстані для чотирьох отворів від діаметра кроку 90 мм до діаметра кроку 130 мм з плавним регулюванням діаметра.
Великою перевагою зчіпної лапи USS 50 є м’яка прокладка з EPDM, розташована між фланцем насоса та зчіпкою, яка проходить і ущільнює з’єднання між зчіпкою та опорою. Це дозволяє усунути втрати тиску та ефективності насоса, спричинені забрудненням контактних поверхонь (що легко трапляється у стічних водах).
Додатковою перевагою ніжки є її матеріальна конструкція: основа, тобто ніжка, виготовлена з сірого чавуну, що не піддається корозії, фіксатор виготовлений з гнучкого ковкого чавуну, а верхня опора напрямних, найбільш схильна до корозії, виготовлена з нержавіючої сталі 304. Усі гвинтові з’єднання мають клас А2 (нержавіюча сталь 302), а прокладка виготовлена зі стійкого до стічних вод EPDM.
На відміну від багатьох виробників насосів і з’єднувальних ніжок, лапа USS 50 має дві напрямні 3/4 дюйма з широким відстанню, що запобігає обертанню насоса під час витягування та опускання. Насос завжди надійно впирається в ногу і правильно зачіпляється, ущільнюючи з'єднання. Гак додатково має спеціальний центратор, який запобігає переміщенню насоса по лапці через вібрації навіть при знятих напрямних труб.
Опора верхньої напрямної USS 50W замість типових чавунних цапф, які в більшості насосних станцій «дзвонять» під час роботи насоса і швидко кородують, ніжка EM4IS USS 50 має гумові EPDM втулки з гвинтами, які при затягуванні гайковим ключем роздуваються, заповнюючи простір всередині напрямних, посилюючи їх і міцно закріплюючи. У той же час ці втулки дозволяють компенсувати різницю в кілька міліметрів при розрізанні направляючих трубок з нержавіючої сталі.
Весь проект доповнюється універсальним з’єднувальним фланцем для напірного трубопроводу, який включає місця для гвинтів для фланцевих з’єднань від DN40 PN6 до DN65 PN6, а також 2-дюймову внутрішню різьбу для різьбових з’єднань, напр. Гвинтові фітинги GW2"xPE63.
Застосування універсальних зчіпних ніжок EM4IS USS 50
Зазначені муфти широко застосовуються в каналізаційних, дощових, технологічних насосних станціях. Скрізь, де користувач або інвестор хоче мати можливість самостійно прийняти рішення про вибір насосів, які є серцем кожної насосної станції.
Якщо ви хочете використовувати різьбові насоси, ми рекомендуємо корисні фланцеві різьбові перехідники з серії AKG 50, які ідеально підходять до лапки USS 50.
