ЗКО-К Засувка клинова прогумована фланцева для каналізації - DN50 - DN300
Наявність квитанції не вдалося завантажити

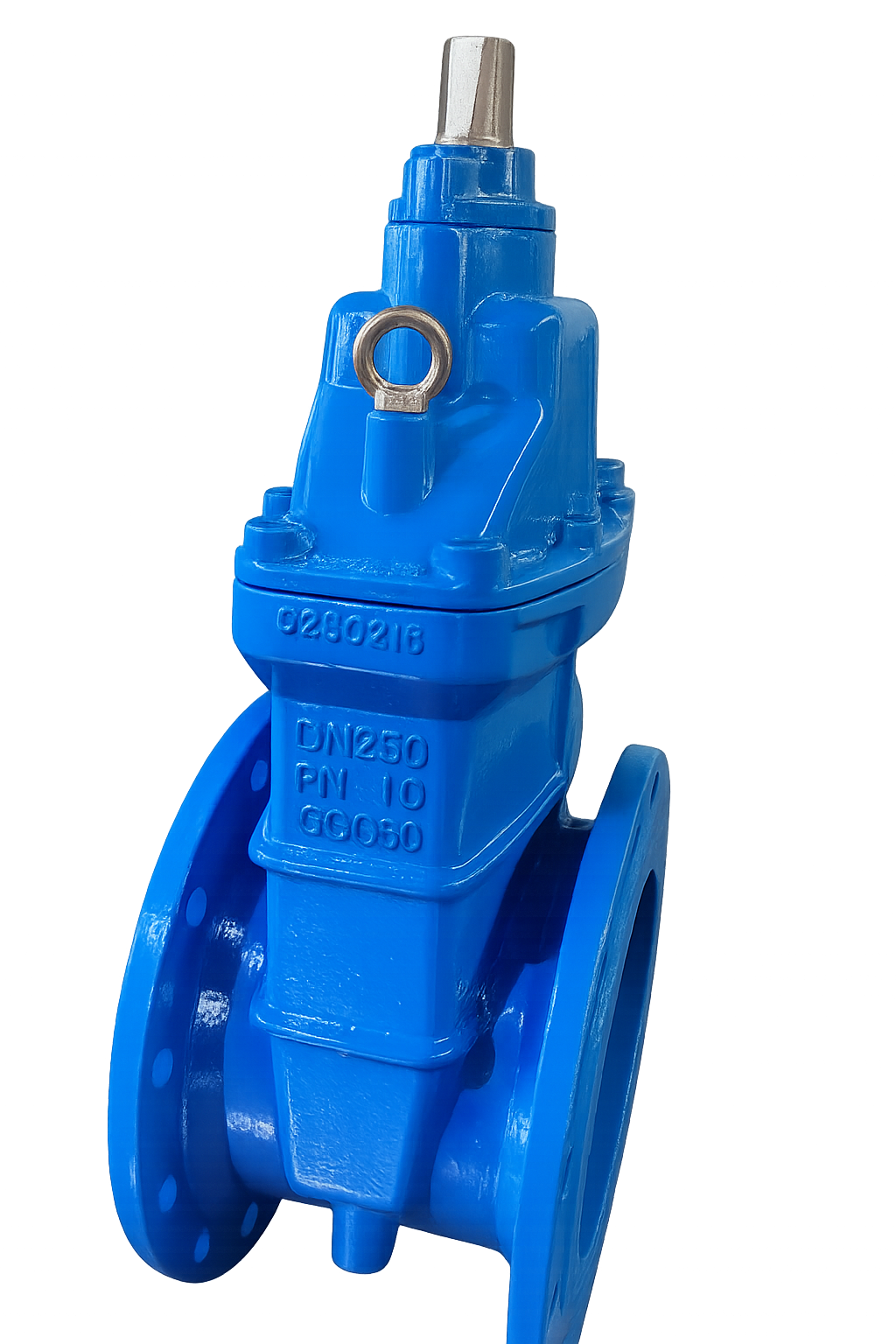

ZKO-K marki 3XAL — засувка прогумована фланцева клинова для каналізації та брудної води. Найкращий тип засувки для каналізаційних систем, оскільки завдяки прогумованій заслінці з EPDM вона ефективно запобігає протіканню стічних вод і брудної води.
Клинові засувки з гумовим фланцем ідеально підходять для водопровідних і каналізаційних установок, де більшість з’єднань виконується за фланцевою технологією, а простота монтажу є вирішальною. Фланцеві версії мають фіксовану монтажну довжину і в разі заміни не вимагають демонтажу всього трубопроводу, як у випадку з різьбовими з’єднаннями.
ПЕРЕВАГИ ZKO-K
- Ефективне перекриття потоку рідини в установці
- Висока стійкість до сміття та волокнистих фракцій у стічних водах - повний прохід
- Матеріали, стійкі до агресивних побутових стічних вод - EPDM/SS 304
- Просте обслуговування завдяки латунній гайці на шпилька
- Висока міцність завдяки кришкі підйомного механізму глуха
-
Фланцеві з'єднання, які не вимагають зміни відстані між елементами
- Простіший монтаж завдяки фіксованій монтажній довжині
- Асортимент доступних фланцевих клинових воріт клапани від DN50 до DN300
- Максимальний робочий тиск 10-16 Бар (PN10/16)
- Без підвищення шток
- Короткий монтаж
- Захищений монтаж з пломбою EPDM
|

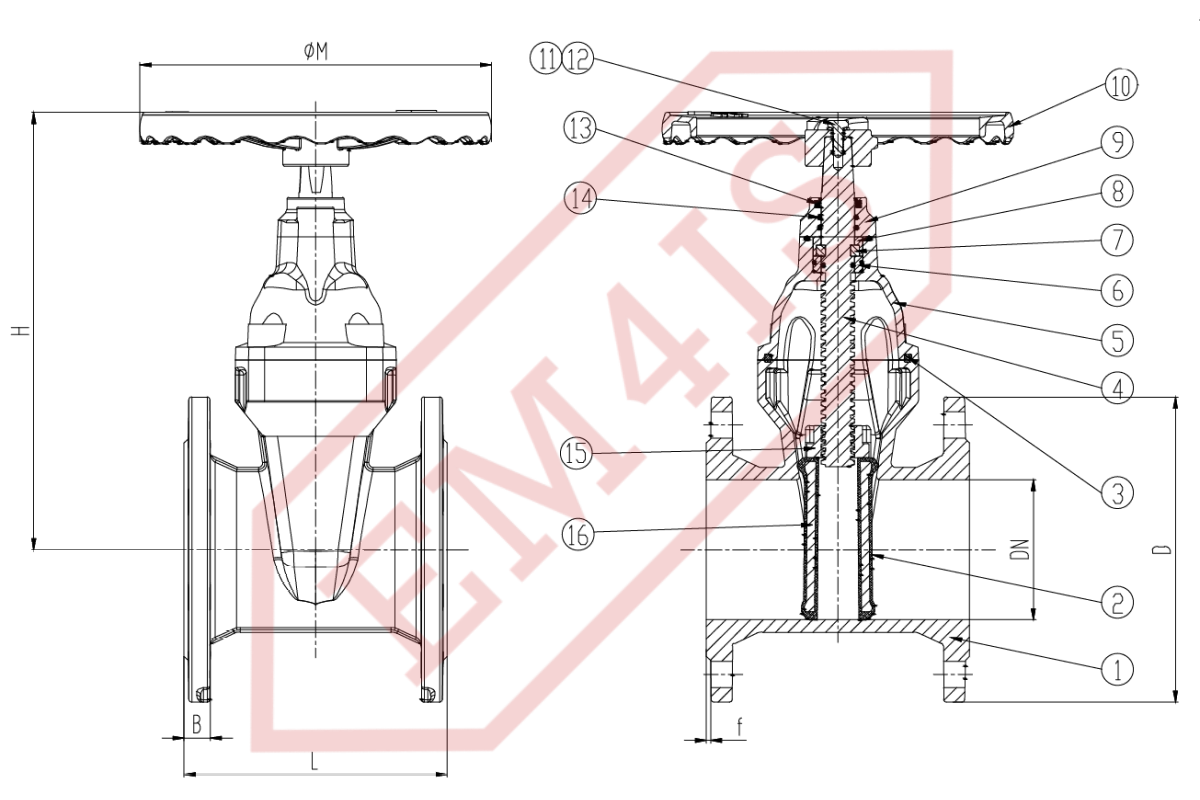

Розміри |
||||||||
|
Розмір |
Довжина DIN-F4 L [мм] |
Діаметр головки |
Висота |

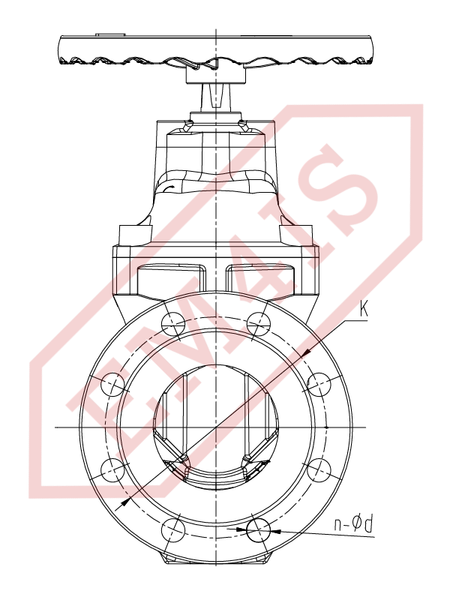

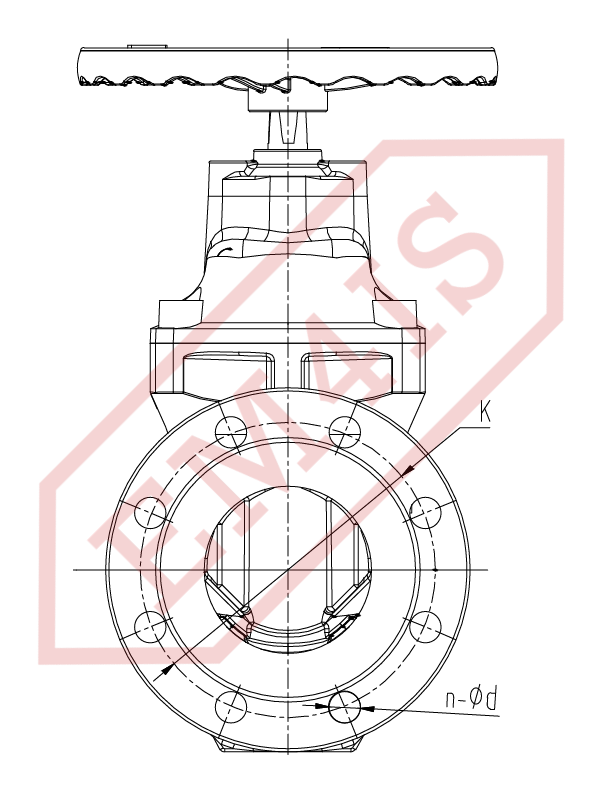

Фланець |
Діаметр |
Отвори n-Ød |
Товщина |
Вага |
|
DN50 PN10 |
150 |
180 |
215 |
165 |
125 |
4-19 |
19 |
8,7 |
|
DN65 PN10 |
170 |
200 |
225 |
185 |
145 |
4-19 |
19 |
11 |
|
DN80 PN10/16 |
180 |
200 |
275 |
200 |
160 |
8-19 |
19 |
13,1 |
|
DN100 PN10/16 |
190 |
220 |
320 |
220 |
180 |
8-19 |
19 |
18,2 |
|
DN125 PN10/16 |
200 |
254 |
365 |
250 |
210 |
8-19 |
19 |
23,9 |
|
DN150 PN10/16 |
210 |
280 |
400 |
285 |
240 |
8-23 |
19 |
29,9 |
|
DN200 PN10 |
230 |
315 |
495 |
340 |
295 |
8-23/ |
20 |
48,2 |
|
DN250 PN10 |
250 |
406 |
590 |
405 |
350 |
12-23 |
22 |
73,8 |
|
DN300 PN10 |
270 |
406 |
670 |
460 |
400 |
12-23 |
24,5 |
98 |
МАТЕРІАЛИ
- Нижня частина корпусу - ковкий чавун з порошковим покриттям
- Закриваюча решетка - EPDM + ковкий чавун
- Прокладка кришки - EPDM
- Шток - нержавіюча сталь AISI 420
- Верхній корпус - ковкий чавун з порошковим покриттям
- Упорна шайба - латунь
- Стопорне кільце - латунь
- Упорна втулка - латунь
- Кришка - пофарбований ковкий чавун з порошковим покриттям
- Ручка/шпиндель - ковкий чавун з порошковим покриттям
- Гвинти - нержавіюча сталь AISI 304
- Плоска шайба - нержавіюча сталь AISI 304 сталь
- Кришка - EPDM
- Кільце - EPDM
- Шпиндельна гайка - Латунь
- Жалюзійна вставка - ковкий чавун
ВІДПОВІДНІСТЬ СТАНДАРТАМ
- EN1092-2 PN10 PN16
ВЕРТИКАЛЬНА ІНСТАЛЯЦІЯ АБО РІВЕНЬ
Марка 3XAL є підтвердженням високої якості продукції та її придатності в каналізаційних і дощових насосних системах.
