AKG 50-32Z адаптер фланця DN50 X 1CUT "GZ для каналізаційних насосів
Наявність квитанції не вдалося завантажити
Адаптер / адаптер / з'єднувач для каналізаційних насосів і з'єднувальних лап.
Перехідники AKG 50-32Z як видно з назви, вони використовуються для з'єднання різних типів насосів і елементів трубопроводів, які не мають загальних з'єднань за допомогою гвинтів (фланців) або різьби. Завдяки використанню унікальних і фірмових рішень компанії EM4IS ви можете легко з'єднати, наприклад, насос з внутрішньою різьбою з фланцевою муфтою ножної муфти або навпаки.
Чим відрізняються адаптери AKG?
Фланцеві різьбові перехідники AKG відрізняються:
- повний прохід через гідросистему (наскрізний канал) кульки з розмірами, що входять в назву адаптерів:
- 50-50Z - 50 мм (зовнішня різьба)
- 50-50 Вт - 50 мм (внутрішня різьба)
- 50-40Z - 40 мм (зовнішня різьба)
- 50-32Z - 32 мм (зовнішня різьба)
- овальні отвори, що дозволяють плавно регулювати відстань між гвинтами в залежності від діаметра приєднувального фланця від DN32 PN6 до DN65 PN6
- малі розміри конструкції

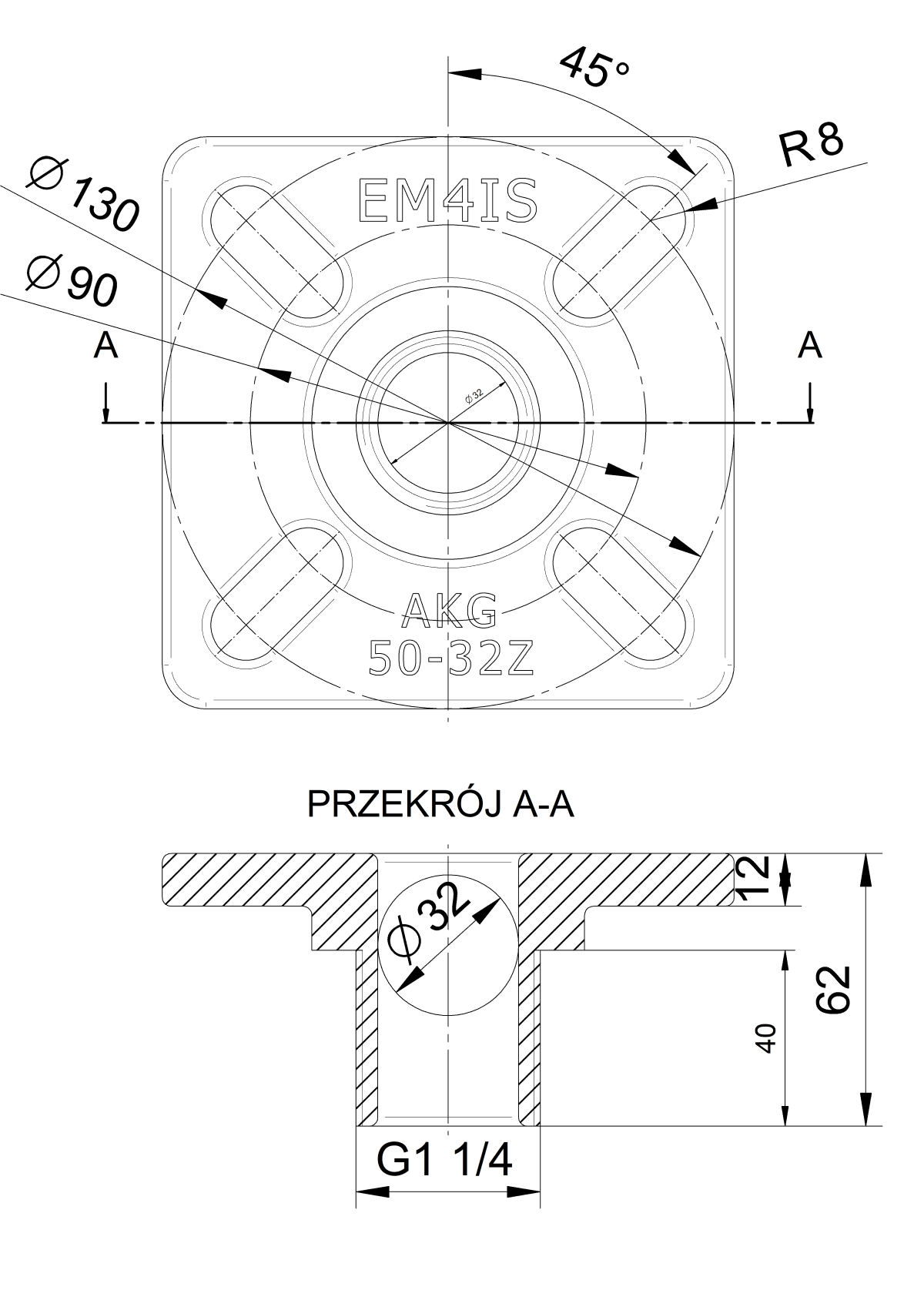

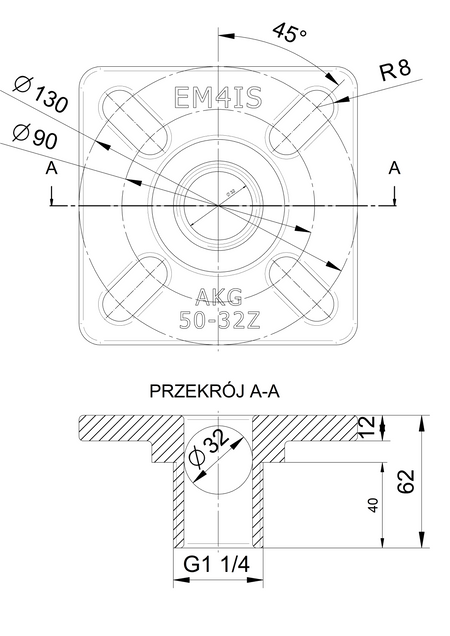

Конструкція адаптерів AKG
Різьбові фланцеві перехідники в основному складаються з квадратного фланця з овальними отворами і різьбовою частиною, що виступає для зовнішньої різьби, і різьбовим отвором для внутрішньої різьби. Все це доповнюється кріпильними гвинтами з нержавіючої сталі, шайбами, гайками та плоскою прокладкою з екологічно стійкого EPDM. Переваги адаптерів AKG
- Можливість з'єднання фланців різних діаметрів по DN і тиску PN з різьбовими елементами по BSP
- Стійкість в агресивних стічних середовищах
- Малі монтажні розміри на насосі або на трубопроводі
- Швидка і легка збірка
|
Технічні параметри адаптерів |
||||
|
Модель |
Нитка |
Відповідний фланець DN/PN |
Розміри* |
вага* |
|
AKG 50-50Z |
2 дюйми зовнішні |
DN32 PN6, DN32 PN10 DN40 PN6, DN40 PN10 DN50 PN6, DN50 PN10 DN65 PN6 |
130х130х62 мм |
1,4 кг |
|
AKG 50-50 Вт |
2 дюйми внутрішні |
130х130х15 мм |
1,3 кг |
|
|
AKG 50-40Z |
1½ дюйма зовнішня |
130х130х62 мм |
1,4 кг |
|
|
AKG 50-32Z |
1¼ дюйма зовнішня |
130x130x62 мм |
1,5 кг |
|
Виготовлений з матеріалів
- Перехідник AKG - ковкий чавун з порошковим покриттям
- Плоска прокладка AKG U - гума EPDM
- Гвинти M12x50 DIN 933 - нержавіюча сталь 304
- Шайба плоска fi13 DIN 125 - 304 нержавіюча сталь
- Шайба пружинна під М12 DIN 127 - нержавіюча сталь
- Гайка M12 DIN 934 - нержавіюча сталь 304
У набір входить:
-
- Адаптер AKG 50-32Z - 1 шт.
- Прокладка універсальна AKG 50-32U (DN32 PN6 - DN65 PN6) - 1 шт.
- Гвинти M12x50 DIN 933 - 4 шт.
- Шайби fi13 DIN 125 - 8 шт.
- Шайби пружинні під М12 DIN 127 - 4 шт.
- Гайки M12 DIN 934 - 4 шт.
Зареєстрований промисловий зразок!
