AKG 50-50 Вт фланця-чіткий адаптер DN50 X 2 "GW для каналізаційних насосів
Наявність квитанції не вдалося завантажити
Адаптер / адаптер / з'єднувач для каналізаційних насосів і з'єднувального коліна.
Адаптери AKG 50-50W як випливає з назви, вони використовуються для з'єднання різних типів насосів і елементів трубопроводів, які не мають загальних з'єднань за допомогою гвинтів (фланців) або різьби. Завдяки використанню унікальних та авторських технологій EM4IS рішень, ви можете легко підключити, наприклад, насос із внутрішньою різьбою до фланцевої муфти лапи муфти або навпаки.
Чим відрізняються адаптери AKG?
Фланцеві різьбові перехідники AKG відрізняються:
- повний прохід через гідросистему (наскрізний канал) кулі з розмірами, що входять в назву адаптерів:
- 50-50Z - 50 мм (зовнішня різьба)
- 50-50 Вт - 50 мм (внутрішня різьба)
- 50-40Z - 40 мм (зовнішня різьба)
- 50-32Z - 32 мм (зовнішня різьба)
- овальні отвори, що дозволяють плавно регулювати відстань між гвинтами в залежності від діаметра приєднувального фланця від DN32 PN6 до DN65 PN6
- малі розміри конструкції

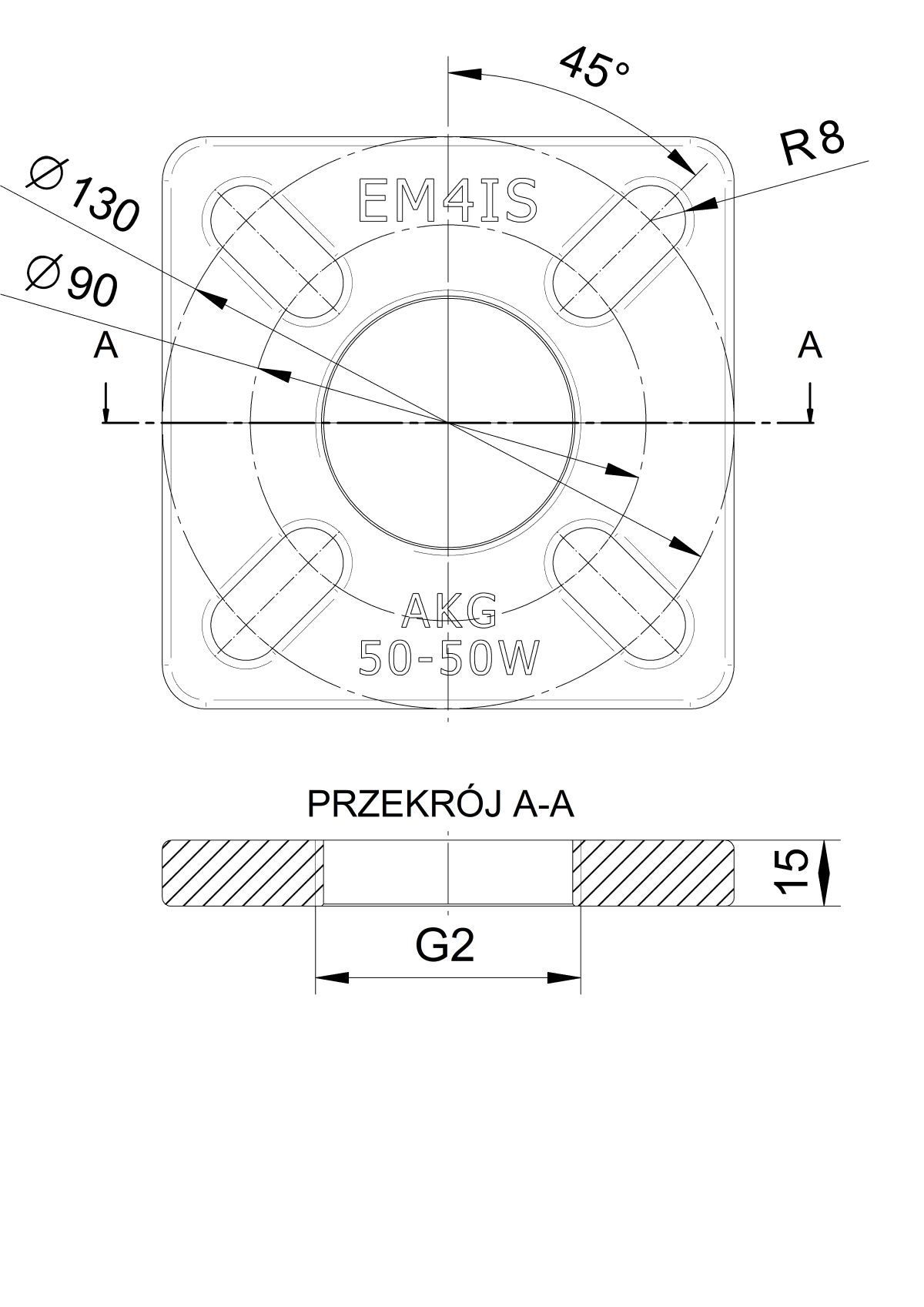

Конструкція адаптерів AKG
Різьбові фланцеві перехідники в основному складаються з квадратного фланця з овальними отворами і різьбовою частиною, що виступає для зовнішньої різьби, і різьбовим отвором для внутрішньої різьби. Все це доповнюється кріпильними гвинтами з нержавіючої сталі, шайбами, гайками та плоскою прокладкою з екологічно стійкого EPDM. Переваги адаптерів AKG
- Можливість з'єднання фланців різних діаметрів по DN і тиску PN з різьбовими елементами по BSP
- Стійкість в агресивних стічних середовищах
- Малі монтажні розміри на насосі або на трубопроводі
- Швидка і легка збірка
|
Технічні параметри адаптерів |
||||
|
Модель |
Нитка |
Відповідний фланець DN/PN |
Розміри* |
вага* |
|
AKG 50-50Z |
2 дюйми зовнішні |
DN32 PN6, DN32 PN10 DN40 PN6, DN40 PN10 DN50 PN6, DN50 PN10 DN65 PN6 |
130х130х62 мм |
1,4 кг |
|
AKG 50-50 Вт |
2 дюйми внутрішні |
130х130х15 мм |
1,3 кг |
|
|
AKG 50-40Z |
1½ дюйма зовнішня |
130х130х62 мм |
1,4 кг |
|
|
AKG 50-32Z |
1¼ дюйма зовнішня |
130х130х62 мм |
1,5 кг |
|
Виготовлений з матеріалів
- Перехідник AKG - ковкий чавун з порошковим покриттям
- Плоска прокладка AKG U - гума EPDM
- Гвинти M12x50 DIN 933 - нержавіюча сталь 304
- Шайба плоска fi13 DIN 125 - 304 нержавіюча сталь
- Шайба пружинна під М12 DIN 127 - нержавіюча сталь
- Гайка M12 DIN 934 - нержавіюча сталь 304
У набір входить:
- Адаптер AKG 50-50W - 1 шт.
- Прокладка універсальна AKG 50-50U (DN50 PN6 - DN65 PN6) - 1 шт.
- Гвинти M12x50 DIN 933 - 4 шт.
- Шайби fi13 DIN 125 - 8 шт.
- Шайби пружинні під М12 DIN 127 - 4 шт.
- Гайки M12 DIN 934 - 4 шт.
Зареєстрований промисловий зразок!
