ZZK-K prekės ženklai 3xal Tai Apiplėšęs rutulio patikrinimo vožtuvą Nuotekoms ir nešvariam vandeniui. Dėl suvynioto rutulio jis užtikrina veiksmingą grįžtamojo ryšio prevenciją baigus siurbimą.
Rutulinių patikrinimo vožtuvai su apykakle puikiai tinka vandens ir nuotekų įrenginiams, kur dauguma jungčių yra padaryta Kollarowa mieste ir nėra vietos atsukti siūlus ir skleisti jungtis ar vamzdynus.
ZZK-K pranašumai
- Veiksmingas grąžinamo srauto prevencija
- Didelis šiukšlių atsparumas ir pluoštinės frakcijos nuotekose - Skrydis
- Medžiagos, atsparios agresyvioms gyvenamosioms nuotekoms - EPDM/SS 304
- Tylus darbas Ačiū suvyniotam rutuliui
- Tikrinimo kamera, skirta rutulio valymui ar pakeitimui
- Flanšo jungtys, kurioms nereikia stumti elementų (tik atlaisvina antspaudą tarp apykaklės)
- Lengvesni diegimo pastatai dėl varžtų jungčių
- Sumokimo diapazonas
- Maksimalus darbinis slėgis 6 juosta (PN6)
- Žemas sandarinimo slėgis iš 0,3–0,5 bar
|

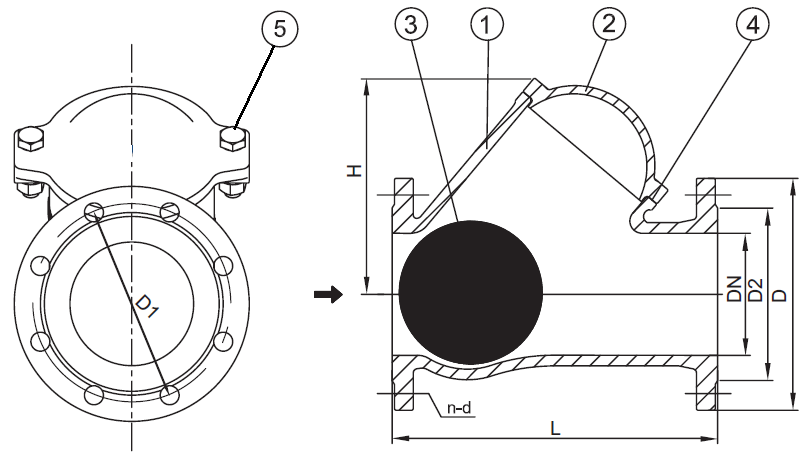

Matmenys |
||||||||
|
DN PN6 |
L |
Apie D |
Apie D1 |
Apie D2 |
N-d |
b |
H |
Svarstyklės |
|
DN50 |
200 |
165 |
110 |
88 |
4-14 |
19 |
106 |
8,6 |
|
DN65 |
240 |
185 |
130 |
108 |
4-14 |
19 |
134 |
11,4 |
|
DN80 |
260 |
200 |
150 |
124 |
4-19 |
19 |
155 |
13,2 |
|
DN100 |
300 |
220 |
170 |
144 |
4-19 |
19 |
192 |
19 |
|
DN125 |
350 |
250 |
200 |
174 |
8-19 |
19 |
226 |
27,2 |
|
DN150 |
400 |
285 |
225 |
199 |
8-19 |
19 |
268 |
38,4 |
Materialus spektaklis
- Korpusas - konkretūs ketaus milteliai dažyti
- Dangtis - specifinis geležies dažoma geležinė ketaus
- Kulka - plienas, padengtas EPDM
- Orbreeno antspaudas - EPDM
- Varžtų jungtys - nerūdijančio plieno 304
Atitiktis standartų
- EN1092-2 PN16 ir AS4087, AS4087 (AS2129 E lentelė),
- A kategorija standartinė ISO5208,
- EN558-1 48 serija (DIN3202 F6)
- Išbandytas slėgis:
- 1,1x Normalus rutulinio lizdo slėgis
- 1,5x normalus vožtuvo korpuso slėgis
Diegimas vertikaliai arba horizontaliai
„3xal“ prekės ženklą patvirtina aukšta produkto kokybė ir jo naudingumas nuotekų ir lietaus vandens siurbimo stoties sistemose.
